[자료구조] 우선순위 큐 Priority Queue

08 우선순위 큐 Priority Queue

출처

• C언어로 쉽게 풀어쓴 자료구조(천인국, 공용해, 하상호 저)



---

목차

1. 우선순위 큐의 개념

     1-1. 우선순위 큐란

     1-2. 우선순위 큐의 기능

     1-2. 우선순위 큐의 표현방법



2. 히프

     2-1. 히프란?

     2-2. 배열을 이용한 구현

     2-3. 히프를 통한 구현



3. 우선순위 큐 응용

     3-1. 히프 정렬

     3-2. 머신 스케줄링

     3-3. 허프만 코드

---

1. 우선순위 큐의 개념



---

1-1. 우선순위 큐란?



우선순위 큐(Priority Queue)는 우선순위를 가진 항목들을 저장하는 큐로 FIFO(First In First Out) 순서가 이닌 순위가 높은 데이터가 먼저나가는 자료구조를 말한다.



• 스택 큐, 우선순위 큐 비교

자료구조	우선 삭제되는 요소
스택	가장 최근에 들어온 데이터
큐	가장 먼저 들어온 데이터
우선순위 큐	가장 우선순위가 높은 데이터



우선순위 큐는 시뮬레이션 시스템, 네트워크의 트래픽 제어, 운영체제 작업스케줄링 등에 사용된다.



---

1-2. 우선순위 큐의 기능



우선 순위 큐의 추상 자료형(ADT)를 살펴보자.

·객체: n개의 element형의 우선 순위를 가진 요소들의 모임

·연산:
▪ create() ::= 우선순위큐를 생성한다.
▪ init(q) ::= 우선순위큐 q를 초기화한다.
▪ is_empty(q) ::= 우선순위큐 q가 비어있는지를 검사한다.
▪ is_full(q) ::= 우선순위큐 q가 가득 찼는가를 검사한다.
▪ insert(q, x) ::= 우선순위큐 q에 요소 x를 추가한다.
▪ delete(q) ::= 우선순위큐로부터 가장 우선순위가 높은 요소를 삭제하고 이 요소를 반환한다.
▪ find(q) ::= 우선순위가 가장 높은 요소를 반환한다.



위 기능 중에서 가장 중요한 연산은 insert(삽입) 연산과 delete(삭제) 연산이다. 삽입, 삭제의 우선순위를 어떻게 정하느냐에 따라 최소 우선순위 큐와 최대 우선순위 큐로 분류를 나눌 수 있다.

---

1-3. 우선순위 큐의 표현방법



우선순위 큐를 구현하는 방법은 아래와 같다.

1. 배열을 이용한 우선순위 큐
2. 연결리스트를 이용한 우선순위 큐
3. 히프(heap)를 이용한 우선수위 큐



• 시간복잡도 비교

표현방법	삽 입	삭 제
순서없는 배열	O(1)	O(n)
순서없는 연결 리스트	O(1)	O(n)
정렬된 배열	O(n)	O(1)
정렬된 연결 리스트	O(n)	O(1)
히프	O($log_2{n}$)	O($log_2{n}$)

시간 복잡도에서 히프가 유리하다는 것을 알 수 있다.



---

2. 히프



---

2-1. 히프란?



히프(heap)는 뭔가가 쌓여있는 '더미' 모습과 비슷하며 붙여진 이름으로, 완전이진트리를 기반으로 하고 있다. 기본적으로 노드의 키들은 아래의 식을 만족한다.(최대 히프)

$$ 부모노드의; key\quad\geqq\quad 자식노드의 key; $$



또한 히프트리는 중복된 값을 허용할 수 있다. 히프는 우선순위 큐와 마찬가지로 우선순위의 기준에 따라 종류가 나뉜다.

• 최대 히프(max heap): $ 부모노드의; key\quad\geqq\quad 자식노드의 key; $
• 최소 히프(min heap): $ 부모노드의; key\quad\geqq\quad 자식노드의 key; $

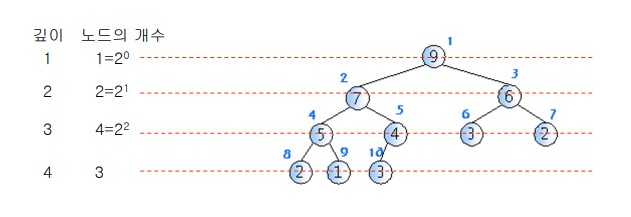

n 개의 노드를 가지고 있는 히프의 높이 h는 $log_2{n}$ 과 같다



cf) 주의사항!! 자료구조 Heap과 메모리 영역인 Heap은 완전히 다른 개념이다!!



---

2-2. 배열을 이용한 구현

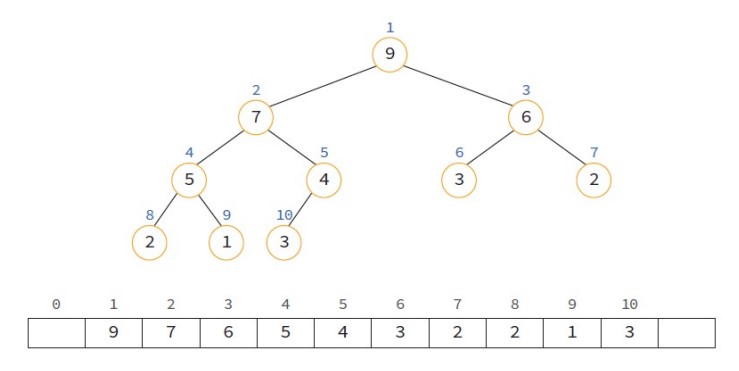

히프는 완전이진트리이므로 각 노드에 번호를 붙일 수 있다. 이 번호를 배열의 인덱스라고 생각하고 구현을 하면 된다.

배열로 히프를 구현하면, 부모노드와 자식노드를 찾는 것이 굉장히 쉽다. 이 방식은 아래와 같은 원리를 따른다.

• 왼쪽 자식의 인덱스 = (부모의 인덱스)*2
• 오른쪽 자식의 인덱스 = (부모의 인덱스)*2 + 1
• 부모의 인덱스 = (자식의 인덱스)/2



히프는 아래와 같이 정의할 수 있다.

#define MAX_ELEMENT 200

typedef struct {
   int key;
} element;

typedef struct {
   element heap[MAX_ELEMENT];
   int heap_size;
} HeapType;

HeapType heap;             // 정적 메모리 할당 사용
HeapType *heap = create(); // 동적 메모리 할당 사용



히프에서 가장 중요한 연산은 삽입연산과 삭제연산이다. 자세한 설명은 아래와 같다.

• 삽입 연산(upheap)
  1. 히프에 새로운 요소가 들어 오면, 일단 새로운 노드를 히프의 마지막 노드에 이어서 삽입
  2. 삽입 후에 새로운 노드를 부모 노드들과 교환해서 히프의 성질을 만족



• 삭제 연산(downheap)
  1. 루트 노드를 삭제
  2. 마지막 노드를 루트 노드로 이동
  3. 루트에서부터 단말 노드까지의 경로에 있는 노드들을 교환하여 히프 성질을 만족



히프 코드: 링크

---

3. 우선순위 큐 응용



---

3-1. 히프 정렬



히프를 이용해 정렬을 하는 방법이다. 정렬할 요소들을 최대힙에 삽입한 다음, 한 번에 하나씩 요소를 히프에서 삭제해서 배열에 저장하면 내림차순으로 저장할 수 있다. 여기서 거꾸로 뒤집으면 오름차순으로 표현할 수 있다. 일반적으로 최소힙을 사용하면 오름차순으로 정렬할 수 있다.



삽입하거나, 삭제할 때 시간 복잡도가 O($\log{n}$)만큼 소요되고 요소의 개수가 n개이므로 전체적인 시간 복잡도는 O($n\log{n}$)이다. 히프 정렬이 유용히 쓰이는 경우는 가장 큰 값 혹은 작은 값 몇개만 필요할 때이다. (ex- top 10 등)



히프 정렬 코드: 링크



---

3-2. 머신 스케줄링



만약 어떤 작업을 처리하는 기계가 m개 존재하고 처리할 작업이 n개 존재하면 이 m개의 기계들로 최소의 시간안에 작업들을 모두 끝내는 것이 가장 효율적일 것이다. 이 문제에 대해 최적의 해를 구하는 것은 매우 어렵지만 근사 해는 우선순위 큐를 활용하여 쉽게 찾을 수 있다.



아래 코드는 여러 스케줄링 기법 중 가장 긴 작업을 우선적으로 기계에 할당하는 LPT(Longest Processing Time first)방식이다. 기계가 꽉 찼을 때는 Job을 할당하지 않다가 비는대로 남은 Job 중 제일 긴 것을 할당한다.



머신 스케줄링 코드: 링크



---

3-3. 허프만 코드



아래와 같은 빈도수를 가진 문자 5개를 3개의 고정 비트(총 8개의 문자 표현 가능)를 이용해 고유값을 각각 할당하면 아래와 같을 것이다.

글자	비트 코드	빈도수	총 비트 수
e	000	15	3 * 15 = 45
t	001	12	3 * 12 = 36
n	010	8	3 * 8 = 24
i	011	6	3 * 6 = 18
s	100	4	3 * 4 = 12
합계			135

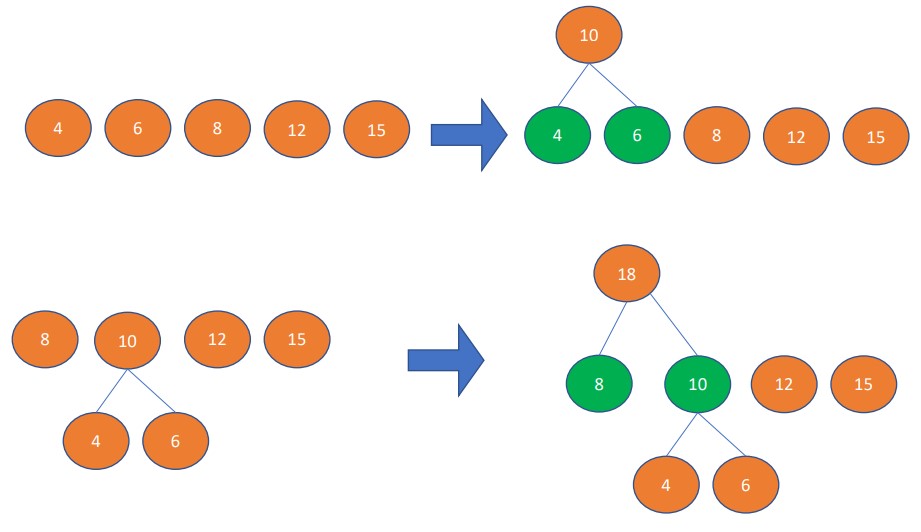

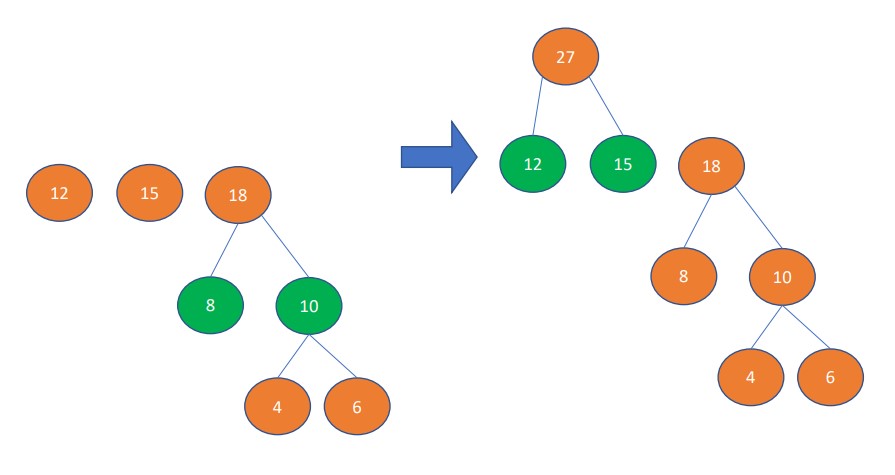

총 135비트가 쓰인다. 위의 경우는 글자수가 별로 없지만 만약 글자 수가 엄청나게 많다면, 압축의 과정은 필수적일 것이다. 이 때 사용하는 것이 허프만 코드이다. 허프만 코드의 알고리즘은 메시지의 모든 글자를 카운트해 빈도수를 구하고, 빈도수에 따라 트리를 만든다. 최소힙을 이용해 빈도가 가장 적은 트리 2개씩 묶어 하나의 트리가 될 때가지 합친다. 그 과정은 아래의 그림과 같다.

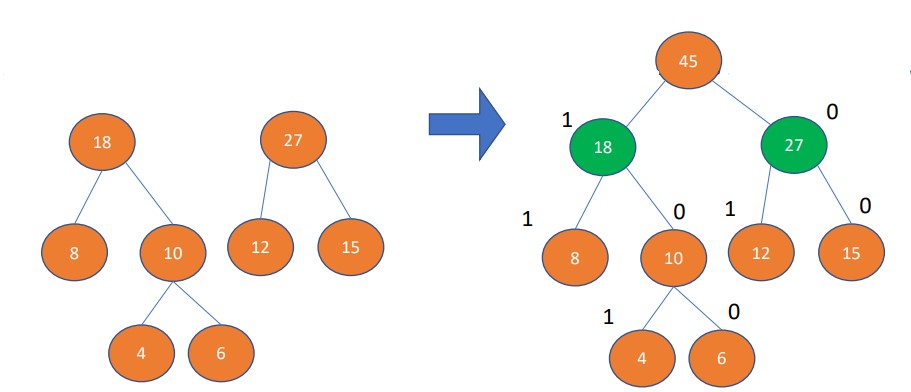

트리가 완성되면 각 글자에 대한 코드를 비트로 만들 수 있다. 해당 글자로 가는 경로를 센다. 위 그림은 왼쪽에 가중치를 1을 두고, 오른쪽에 0을 뒀지만, 둘을 바꿔 반대로 할 수도 있다. 위 트리를 통해 만든 비트체계는 아래와 같다.

글자	트리로 만든 비트 코드	빈도수	총 비트 수
e	00	15	30
t	01	12	24
n	11	8	16
i	100	6	18
s	101	4	12
합계			88

135 - 85 = 50(비트)를 아낄 수 있다. 위의 경우, 약 37%의 용량을 아낄 수 있었다.



허프만 코드: 링크

---
