[운영체제 OS] 프로세스 동기화 Process Synchronization

Github Repo: pythonstrup

06 프로세스 동기화 Process Synchronization

목차

1. 데이터와 프로세스

     1-1. 데이터의 접근

     1-2. Race Condition

     1-3. Process Synchronization Problem

2. 동기화 알고리즘

     2-1. 알고리즘1

     2-2. 알고리즘2

     2-3. 알고리즘3

3. 동기화 하드웨어

4. 세마포어

     4-1. Semaphores 적용

     4-2. Block & Wakeup

     4-3. 교착과 기아

5. 고전적인 동기화 문제

     5-1. Bounded Buffer Problem

     5-2. Readers & Writers Problem

     5-3. 식사하는 철학자 문제

6. Monitor

     6-1. Monitor의 개념

     6-2. Bounded Buffer Problem

     6-3. 식사하는 철학자 문제

1. 데이터와 프로세스

프로세스 동기화는 병형 제어(Concurrency Control)이라고 불리기도 한다. 프로세스 동기화의 핵심 중 하나인 프로세스와 데이터의 관계에서 시작해 동기화 알고리즘, Semaphores, Monitor에 대해 알아보자.

1-1. 데이터의 접근

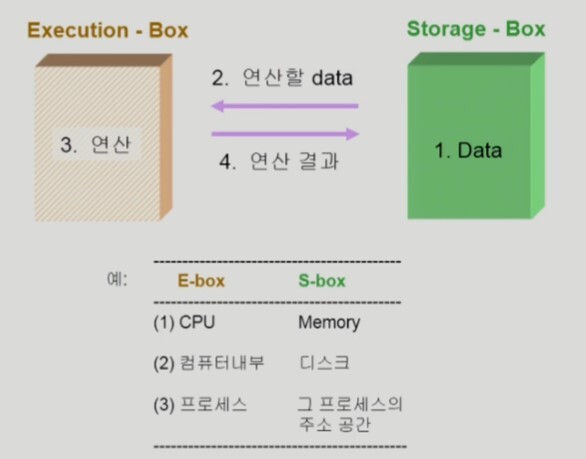

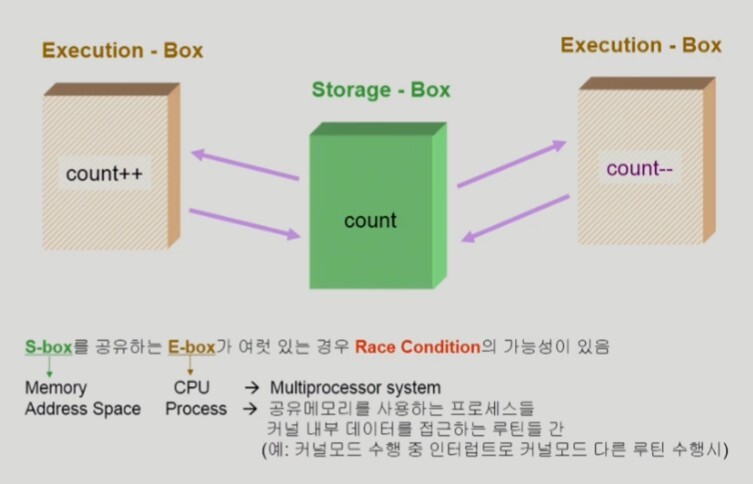

• 컴퓨터에서 데이터에 접근하는 패턴
• 데이터를 저장하는 위치와 데이터를 연산하는 위치가 있다.



1-2. Race Condition

여러 주체(여러 프로세스)가 하나의 데이터(공유 데이터)를 접근하려고 할 때 이를 Race Condition이라고 한다. 데이터의 최종 연산 결과는 마지막에 그 데이터를 다룬 프로세스에 따라 달라진다.

OS에서 race condition이 발생하는 시점은 아래와 같다.

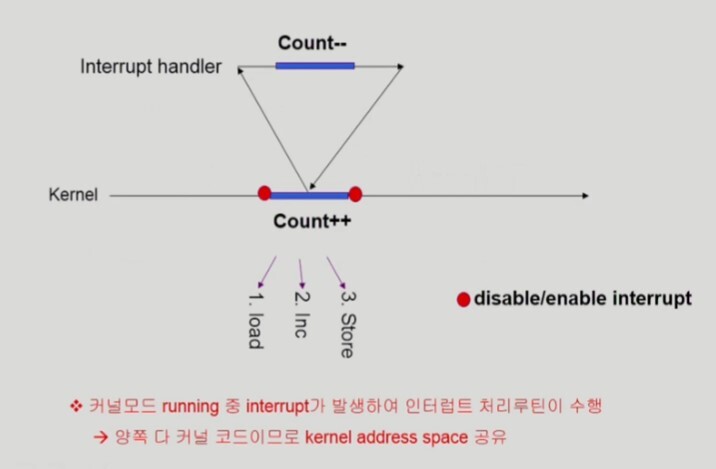

1. kernel 수행 중 인터럽트 발생 시
   • count++이라고 적힌 코드는 3가지 instruction에 의해서 수행된다. Load, Increment, Store
   • 해당 작업이 수행될 때 인터럽트가 들어오면 count++을 멈추고 인터럽트 처리루틴으로 넘어가 Interrupt handler가 실행된다.
   • Interrupt handler는 커널에 있는 코드이다.
   • Interrupt handler에 있는 내용인 count--가 실행되면 루틴을 빠져나와 본래 실행 중이던 주소로 돌아와 count++을 실행한다.
   • 결과적으로는 1을 감소 시킨 것은 반영이 되지 않고 1을 증가시킨 것만 반영된다. 왜냐하면 count++는 count를 감소시키기 전의 값을 가져와 증가시켜 저장하기 때문이다.
   • 작업이 진행되는 동안 Interrupt를 막는다면 해당 문제를 해결할 수 있다.

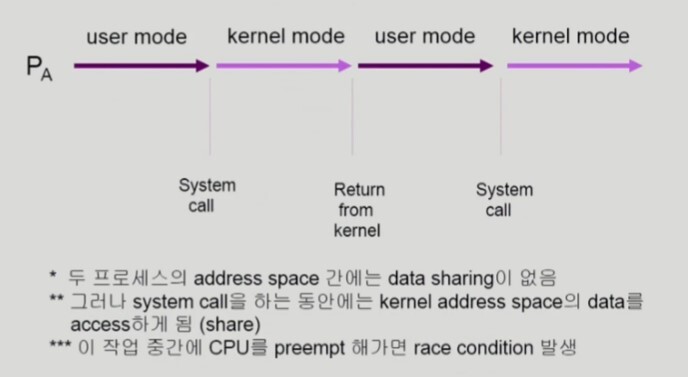

2. Process가 System call을 하여 kernel mode로 수행 중인데 context switch가 일어나는 경우

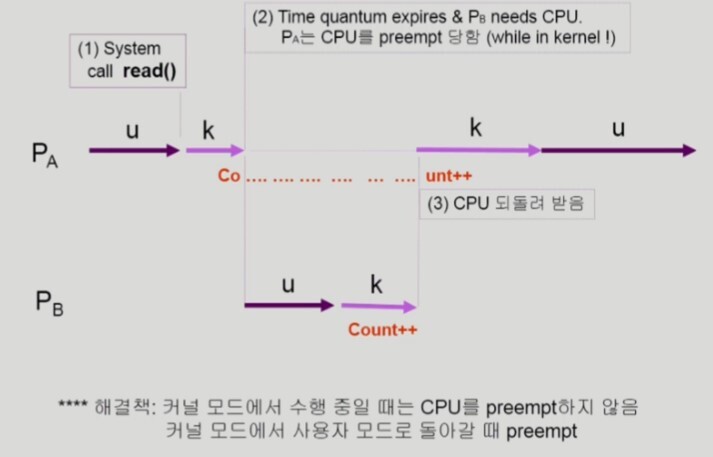

   • 아래 같은 P_A가 있는데, system call이 일어나 kernel mode일 때 P_B가 CPU 제어권을 가져갔다.

• kernel mode일 때 CPU를 선점하면??
• 아래와 그림을 보면 원래는 count가 2가 증가해야하지만 P_B의 count++은 적용되지 않아 1만 증가하게 된다. 동기화(Synchronization) 문제가 발생한 것이다.
• kernel mode일 때는 선점당하지 않도록 해야한다.

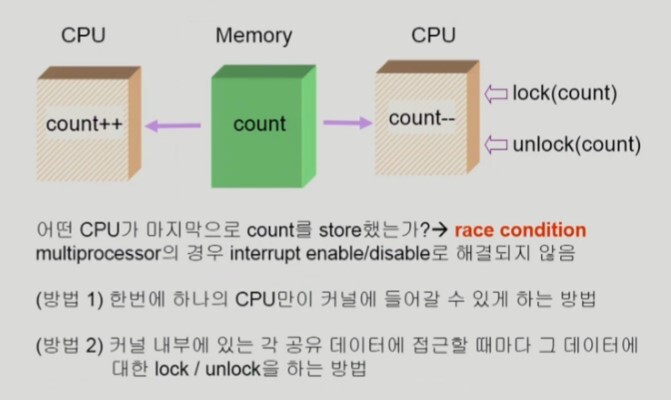

3. Multiprocessor에서 shared memory 내의 kernel data
   • CPU가 여러 개 있는 환경, 자주 등장하는 상황은 아니다.
   • 작업 주체가 여럿이기 때문에 발생하는 문제이다.
   • 데이터를 수정하기 전에 해당 데이터에 lock을 걸어 다른 주체가 접근하지 못하게 해야 한다.

1-3. Process Synchronization Problem

공유 데이터(shared data)의 동시 접근(concurrent access)은 데이터의 불일치 문제(inconsistency)를 발생시킬 수 있다. 일관성(consistency) 유지를 위해 협렵 프로세스(cooperating process) 간의 실행 순서(orderly execution)을 정해주는 매커니즘이 필요하다. race condition을 막기 위해서는 concurrent process가 동기화(synchronize)되어야 한다.

n 개의 프로세스가 공유 데이터를 동시에 사용하기를 원하는 경우 각 프로세스의 code segment에는 공유 데이터를 접근하는 코드인 임계구역 Critical Section이 존재한다.

하나의 프로세스가 critical section에 있을 때 다른 모든 프로세스는 critical section에 들어갈 수 없어야 프로세스 동기화 문제가 발생하지 않는다.

• 프로세스들의 일반적인 구조: critical section에 주목

do {
    entry section
    critical section
    exit section
    remainder section
} while(1);

2. 동기화 알고리즘 Sychronization Algorithms

전제

• 프로세스의 critical section 문제를 해결한다.
• 모든 프로세스의 수행 속도는 0보다 크다.
• 프로세스들 간의 상대적인 수행 속도는 가정하지 않는다.

프로그램적 해결법의 충족 조건

• 상호 배제 Mutual Exclusion

프로세스 P_i가 critical 부분을 수행 중이면 다른 모든 프로세스들은 그들의 critical section에 들어가면 안된다.

• 진행 Progress

아무도 critical section에 있지 않은 상태에서 critical section에 들어가고자 하는 프로세스가 있으면 critical section에 들어가게 해줘야 한다.

• 유한 대기 Bounded Waiting

프로세스가 critical section에 들어가려고 요청한 후부터 그 요청이 허용될 때까지 다른 프로세스들이 critical section에 들어가는 횟수에 제한이 있어야 한다.

2-1. Algorithm 1

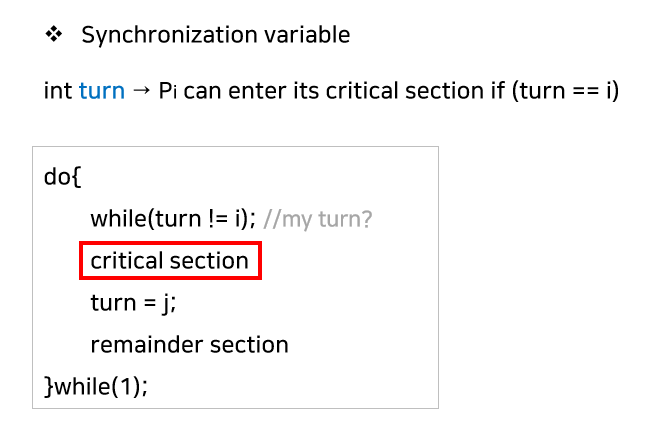

• Process P_i

• P_i가 critical section에 있는 동안 P_j는 turn이 j가 아니므로 while문에 갇혀있는다. 만약 P_i가 임계 구역을 빠져나오고 turn=j로 턴을 넘겨주면 P_j가 실행된다.
• Mutual exclusion은 만족하지만 Progress를 만족하지 못한다.
• 과잉양보: 반드시 한 번씩 교대로 들어가야만 한다. (swap-turn) 해당 프로세스가 turn을 나의 프로세스 값으로 바꿔줘야만 들어갈 수 있다.
• critical section의 문제를 해결하지 못한 방법이다.

2-2. Algorithm 2

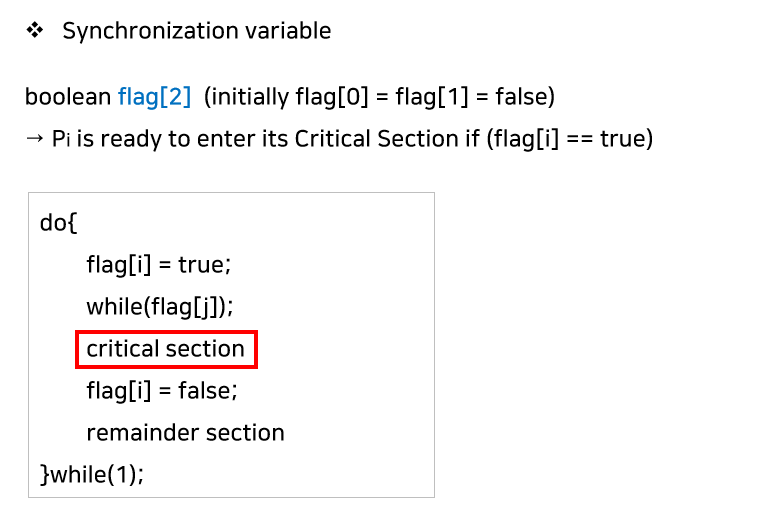

• Process P_i

• flag는 본 프로세스가 critical section으로 들어가겠다는 의중을 표시하는 변수이다.
• 자신의 flag를 true로 바꾸고 상대방의 flag를 확인한다. 만약 상대방의 flag가 true라면 critical section을 나올 때까지 기다린다.
• 위와 마찬가지로 Mutual exclusion은 만족하지만 Progress를 만족하지 못한다.
• 만약 두 개의 프로세스가 모두 flag=true이라면 2행의 while에 들어갔다면 끊임 없이 양보하는 상황이 발생할 수 있다.

2-3. Algorithm 3 = Peterson's Algorithm

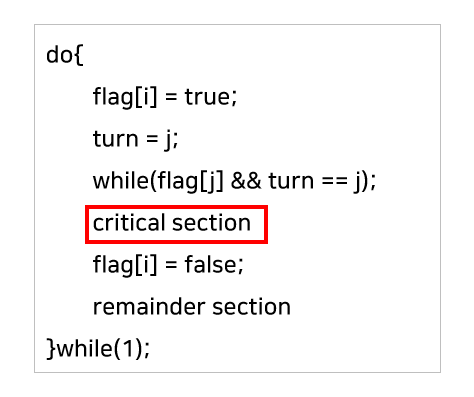

• 아래 알고리즘은 Peterson's Algorithm이다.

• 알고리즘1, 2의 flag와 turn를 모두 사용한 알고리즘이다.
• 만약 프로세스가 2개라면 해당 알고리즘으로 critical section 문제를 해결할 수 있다.
• 위의 3개의 조건(Mutual Exclusion, Progress, Bounded waiting)을 모두 충족한다.
• 하지만 critical section 진입을 기다리면서 계속 CPU와 메모리를 사용하는 Busy Waiting(=spin lock)의 문제점이 존재한다.

3. 동기화 하드웨어 Sychronization Hardware

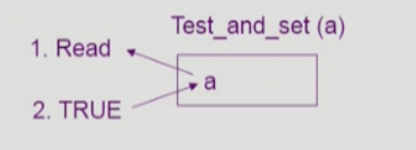

하드웨어적으로 Test & modify를 atomic하게(원자성을 지키면서) 수행할 수 있도록 지원하면 앞의 문제는 간단하게 해결이 가능하다.

• 위의 Test_and_Set(a) instruction은 a의 현재 값을 읽어오고 a를 1로 바꿔주는 명령이다. 두 개를 한 번에 처리한다.

• Test_and_Set() instruction을 이용한 상호 배제(Mutual Exclusion)

Synchronization variable :
    boolean lock = false;

Process Pi
    do {
        while (Test_and_Set(lock));
            critical section
            lock = false;
            remainder section
        }

• lock을 걸고 critical section으로 진입한다. 그러면 다른 프로세스는 진입하지 못한다.

4. 세마포어 Semaphores

세마포는 동기화를 위해 만들어진 소프트웨어이며 추상적인 동기화 도구이다. 사전적 의미로는 역이나 군대에서 사용하는 수신호나 깃발을 뜻한다. Semaphores는 구체적인 구현이 과정이 없는 추상자료형이라고 할 수 있다.

세마포어는 오직 2가지, P(S) 와 V(S) 라는 Atomic 한 연산에 의해서만 접근 가능이 가능하다. P(S)는 공유데이터 값을 획득하는 과정이고 V(S)는 사용이 끝난 후 반납하는 과정이다. 세마포어는 리소스의 상태를 나타내는 카운터이다. S가 5라면 자원이 5개 있는 것이다.

세마포어는 두 종류가 있다. Counting Semaphore는 도메인(범위)이 0 이상인 정수값이다. 주로 자원의 개수를 세는 데(resourse counting) 사용한다. Binary Semaphore(=mutex)는 정수 값이 오직 0 또는 1이다. 주로 mutual exclusion(lock/unlock)에 사용된다.

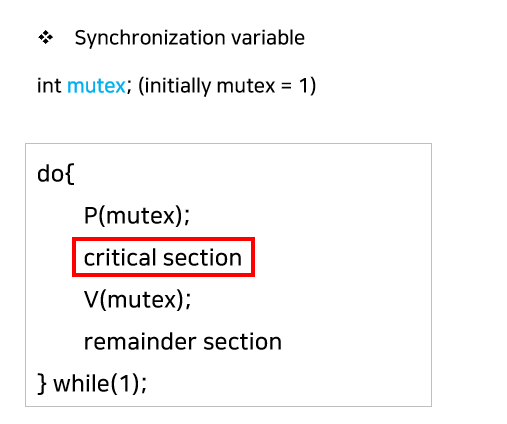

4-1. Semaphores 적용

• 위 방식을 busy-wait(=spin lock)가 발생하므로 효율적이지 못하다. Block & Wakeup(=sleep lock) 방식을 사용하면 효율성을 높일 수 있다.

4-2. Block & Wakeup 방식

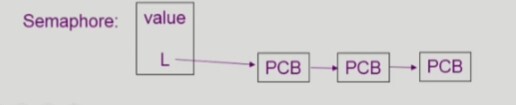

• 세마포어는 아래와 같이 정의

type struct{
  int value;            // Semaphore
  struct process *L;        // Wait Queue
}semaphore;

block을 수행하면, 커널은 block을 호출한 프로세스를 suspend 시키고 해당 프로세스의 PCB를 wait queue에 넣어준다.
Wakeup을 수행하면 block 된 프로세스 P를 깨운 다음, 이 프로세스의 PCB를 Ready Queue로 이동시킨다.

P(S){
  S.value--; // prepare to enter
  if(S.value < 0){
    add this precess to S.queue;
    block();
  }
}

V(S){
  S.value++;
  if(S.value <= 0){
    remove a process P from S.queue;
    wakeup(P);
  }
}

• P(S) 연산은 자원을 획득, V(S) 연산은 자원을 반납한다.
• S.value가 음수라면 자원의 여분이 없는 것이기 때문에 lock이 걸린다.

4-3. 교착과 기아 상태 Deadlock and Starvation

Deadlock은 둘 이상의 프로세스가 서로 상대방에 의해 충족될 수 있는 event를 무한히 기다리는 현상을 얘기하는데, 세마포어로 인해 교착 상태가 발생할 수 있다.

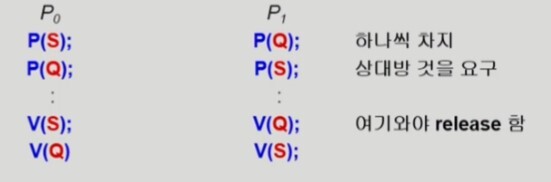

• S와 Q가 1로 초기환된 Semaphore라고 가정해보자.

• 두 프로세스는 S와 Q가 모두 있어야 실행될 수 있는 상태이지만 P₀는 S을 잡고 있고 P₁은 Q를 가지고 놓고 있지 않기 때문에 상대방을 영원히 기다리는 교착 상태가 발생한다.

세마포어에서의 Starvation(=indefinite blocking)은 프로세스가 suspend된 이유에 해당하는 세마포어 큐에서 빠져나갈 수 없는 현상을 뜻한다.

5. 고전적인 동기화 문제 Classical Problem of Sunchronization

5-1. Bounded-Buffer Problem(Producer-Consumer Problem)

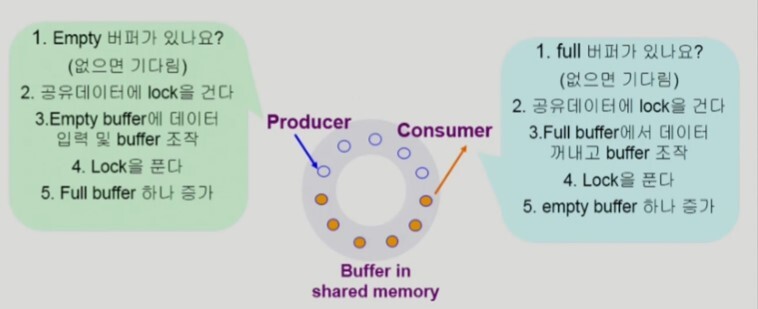

생산자(Producer) 프로세스와 소비자(Consumer) 프로세스가 여러 개 있고 그 사이에 공유 버퍼가 있다고 가정하자. 생산자는 내용이 있는 버퍼(주황색)를 만들어내는 역할을 한다. 소비자는 해당 버퍼를 소비해 버퍼를 사용하고 비운다.

만약 둘 이상의 생산자가 비어있는 버퍼를 동시에 보고 데이터를 만들어 넣는다면 문제가 발생할 수 있다. 마찬가지로 둘 이상의 소비자가 동시에 동일한 버퍼의 데이터를 사용한다면 문제가 발생할 수 있다. 따라서, 동시에 버퍼에 접근할 수 없도록 lock을 걸어줘야 한다.

버퍼가 꽉 찬 상태에서 생산자는 반드시 소비자가 버퍼의 데이터를 사용하기를 기다려야 하고, 버퍼가 빈 상태에서 소비자는 생산자가 버퍼를 채우기를 기다려야 한다. 그러므로 lock을 적시에 걸고 풀며, 자원의 개수를 카운팅 하기 위해 세마포어 변수를 사용한다. (mutual exclusion는 binary semaphore(=mutex) 사용, resource count는 integer semaphore 사용)

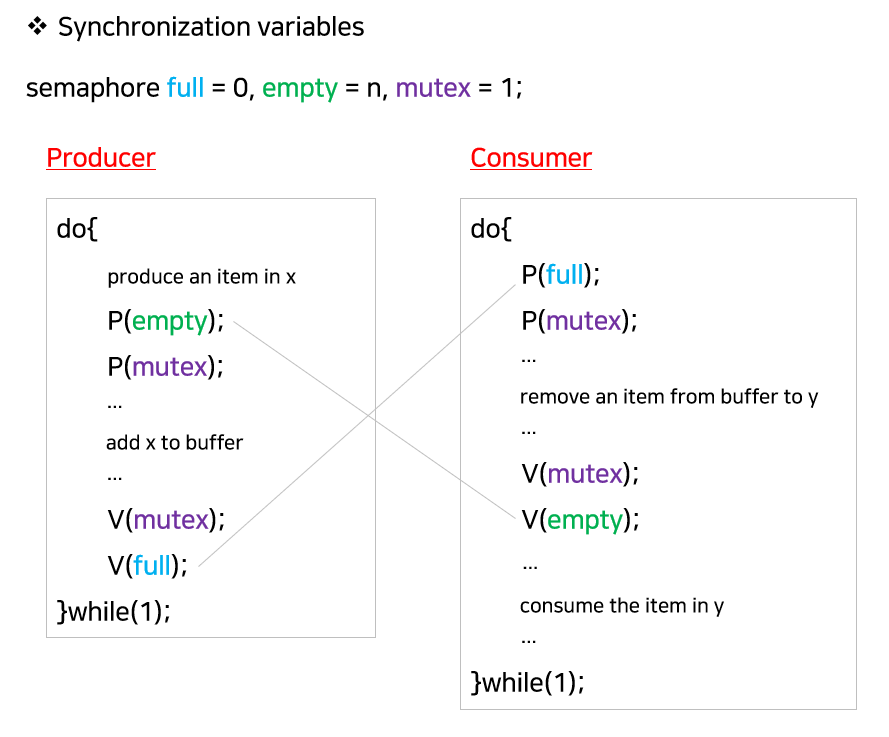

• lock을 걸어주는 mutex 변수(binary semaphore)
• 내용이 들어있는 버퍼를 세는 full 변수(integer semaphore)
• 비어있는 버퍼를 세는 empty 변수(integer semaphore)

5-2. Readers and Writers Problem

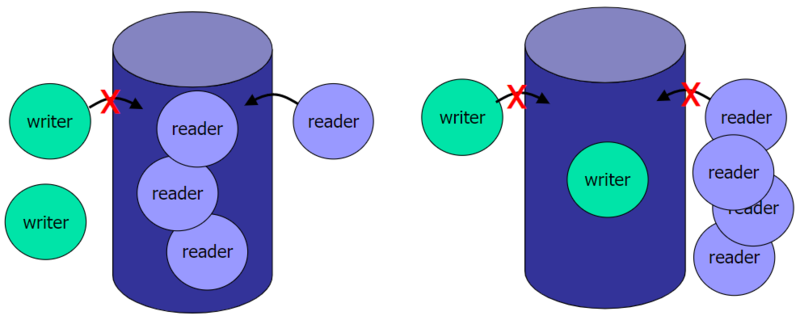

Readers-Writers Problem은 한 프로세스가 DB에 데이터를 write하는 작업을 수행할 때 다른 프로세스가 접근하면 안 되고, 읽는 작업은 여러 프로세스가 동시에 수행 가능하도록 하는 문제이다. 만약 데이터에 대해 하나의 lock을 사용하게 되면 데이터의 일관성은 지킬 수 있으나, 여러 프로세스가 동시에 읽을 수 없다면 매우 비효율적일 것이다.
문제 해결법은 아래와 같다.

• Writer가 DB에 접근 허가를 얻지 못한 상태에서는 모든 대기 중인 Reader들이 DB에 접근할 수 있게 허용한다.
• Writer는 대기 중인 Reader가 하나도 없는 경우 접근하도록 한다.
• Writer가 접근 중이면 Reader들은 접근할 수 없도록 한다.
• Writer가 DB를 빠져나가야만 Reader들의 접근이 허용된다.

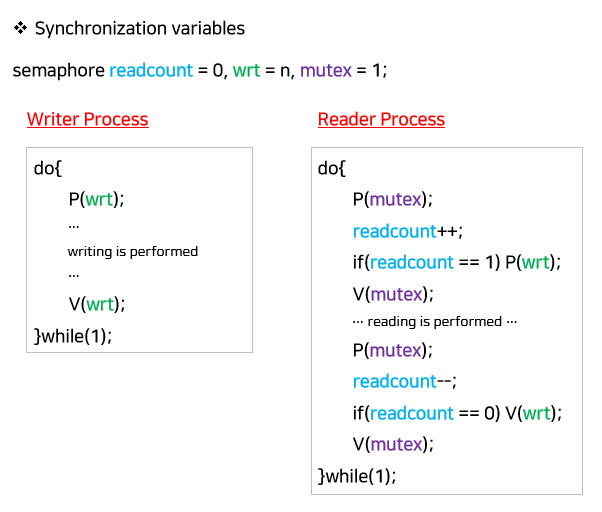

• readcount: 현재 접근 중인 Reader의 수
• mutex: 공유 변수 readcount를 접근하는 코드(critical section)의 mutual exclusion을 보장하기 위해 사용하는 변수
• wrt: reader와 writer가 공유 DB를 올바르게 접근하기 위한 변수

만약 n개의 reader가 기다리고 있다면, 제일 처음 reader만 wrt 세마포어에 넣고 나머지 n-1개의 reader는 mutex 세마포어 큐에 넣어둠으로써 효율성을 높여준다. 그러나 Starvation이 발생할 가능성이 있다. 계속해서 reader가 들어오거나 writer가 들어오는 경우 한쪽이 계속 수행되지 않을 수 있다. 이 문제를 해결하기 위해 큐에 우선순위를 부여한다거나, 일정 시간이 지나면 자동으로 write or read가 실행되도록 하면 해결할 수 있다.

5-3. Dining-Philosophers Problem

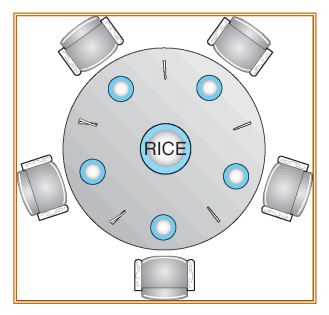

• 다섯 명의 철학자가 원형 식탁에 않아 있다.
• 철학자는 식사와 생각을 번걸아 가면서 한다.

Synchronization variables:
    semaphore chopstick[5];

Philosopher i
    do {
        P(chopstick[i]); // 왼쪽 젓가락을 잡음
        P(chopstick[(i+1) % 5]); // 오른쪽 젓가락을 잡음
        ...
        eat();
        ...
        V(chopstick[i]); // 젓가락을 놓아줌
        V(chopstick[(i+1) % 5])
        ...
        think();
        ...
    } while(1)

위 코드의 문제는 Deadlock의 가능성이 있다는 점이다. 모든 철학자가 동시에 배가 고파져 왼쪽 젓가락을 잡아버리면 오른쪽 젓가락을 아무도 잡을 수 없게 되어 버린다.

• 해결 방안
  • 4명의 철학자만 테이블에 동시에 앉을 수 있도록 한다.
  • 젓가락을 두 개 모두 집을 수 있을 때만 젓가락을 집을 수 있게 한다.
  • 비대칭 전략을 사용한다. 짝수 철학자는 왼쪽 젓가락을 홀수 철학자는 오른쪽 젓가락을 먼저 집도록 설계한다.

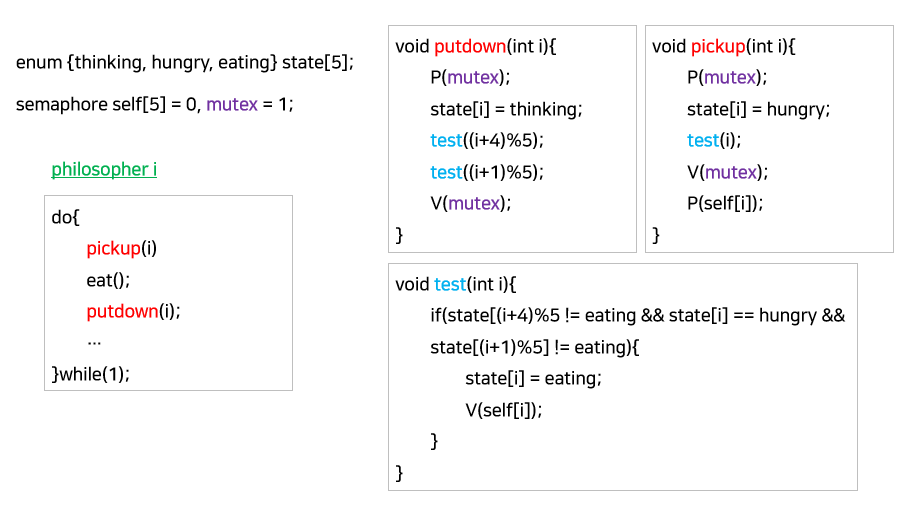

• 아래 코드는 두 번째 해결방안을 구현한 것이다.(젓가락 2개 모두 가능할 때)

6. Monitor

6-1. Monitor의 개념

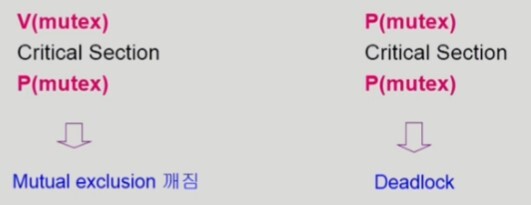

Semaphore는 동기화를 도와주지만 여러가지 문제점을 가지고 있다. 코딩하기 어렵고 정확성(correctness)을 입증하기가 어렵다. 또한 자발적 협력(voluntary cooperation)이 필요하고 한 번의 실수가 모든 시스템에 치명적 영향을 미친다.

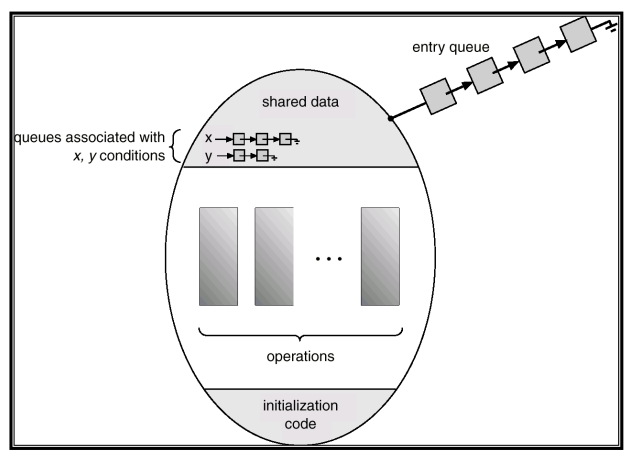

위 문제를 해결하기 위해 Monitor를 사용할 수 있다. Monitor(모니터)는 동시 수행 중인 프로세스 사이에서 추상 데이터(abstract data type)의 안전한 공유를 보장하기 위한 High-level 동기화 구조이다. 공유 데이터를 접근하기 위해서는 모니터의 내부 Procedure를 통해서만 접근할 수 있도록 한다.

• 예를 들어 공유데이터가 있다면 밖에서 아무나 접근할 수 있는 것이 아닌 모니터 안에 캡슐화하고 만약 공유데이터의 값을 얻고 싶다면 해당 Procedure를 통해서만 획득할 수 있게 만든다.

세마포어와의 가장 큰 차이점은 모니터는 락(Lock)을 걸 필요가 없다는 것이다. 세마포어는 프로그래머가 직접 wait와 signal을 사용하여 Race condition을 해결하지만 모니터는 내부의 기능으로 해결할 수 있다.

모니터 내에서는 한 번에 하나의 프로세스만 활동이 가능하고 프로그래머가 동기화 제약 조건을 명시적으로 코딩할 필요도 없다. 또한, 프로세스가 모니터 안에서 기다릴 수 있도록 하기 위해 condition variable을 사용한다. condition variable은 wait와 signal 연산에 의해서만 접근이 가능하다.

6-2. Bounded-Buffer Problem

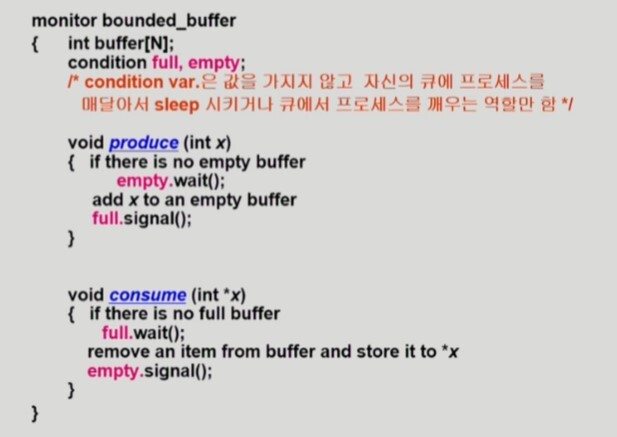

세마포어가 아닌 monitor를 이용해 문제를 해결한 코드이다.

• lock을 걸 필요가 없다.
• wait와 signal을 적절히 이용해 편리하게 프로그래밍할 수 있다.

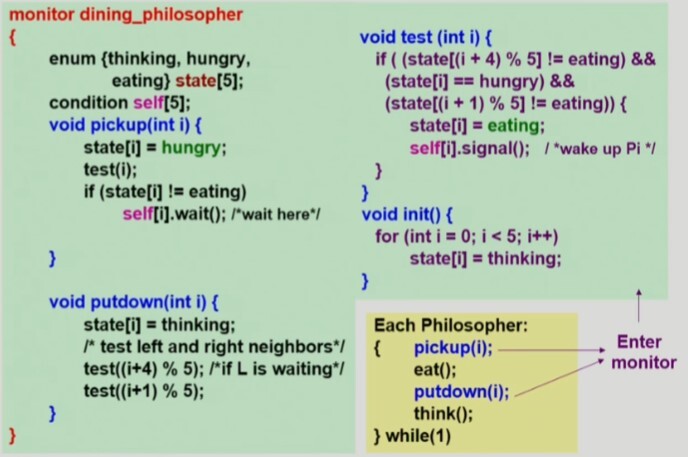

6-3. Dining Philosophers

monitor를 이용해 Dining Philosophers 문제를 해결한 코드이다.

• 철학자는 밥을 먹거나 생각하는 과정을 반복한다.
• 젓가락을 잡는 행동은 monitor 내부에서 구현한다. state[5]가 공유데이터이기는 하나, monitor 내부에서 컨트롤하기 때문에 lock이 따로 필요하지 않다.
• test를 이용해 양쪽 젓가락을 사용할 수 있는지 확인한다.(Deadlock 방지)

출처

• 반효경, 운영체제와 정보기술의 원리
• Abraham Silberschatz, Operating System Concept
• https://rebro.kr/
